Signalizace napětí přijímačových akumulátorů
| Seznam součástek | |
| IC1 | LM3914 |
| LED | DC-7G3HWA |
| S1 | P-B1720A |
| R1 | rezistor 10R |
| R2 | rezistor 10R |
| R3 | rezistor 1K21 |
| R4 | rezistor 1K2 |
| R5 | rezistor 47K |
| Podklady v Eaglu | |
| Datasheet LM3914 | |
Pojďme si nyní celé schéma rozebrat. Jak již bylo výše řečeno, bude se jednat o integrovaný obvod LM3914 a k němu je vhodně připojeno 5 externích rezistorů. Pro vlastní signalizaci byl vybrán LED bargraf se 7 zelenými diodami a 3 červenými. Rezistory R1 a R2 snižují napětí přijímačových akumulátorů na polovinu, jelikož LM3914 nedovede porovnávat napětí blízké svému napájecímu. Napájecí napětí musí být alespoň o 1.5V nad maximální hodnotou napětí měřeného. Navíc se rezistory R1 a R2 dá nastavit zatěžovací proud v době samotného měření. Zatěžovací proud je dán proudem, který si vezmou rozsvícené diody (v tomto případě 10mA/diodu) a právě volbou hodnot rezistorů R1 a R2. Pokud někdo nechce přijímačové akumulátory více zatěžovat, zvolí tyto odpory pouze jako signálové v řádu kiloohmů. Na druhou stranu, zase nelze zvolit moc velkou hodnotu zatěžovacího proudu, jelikož by to nevydržel mikrospínač, který připojuje indikátor k napájecímu napětí. Já zvolil hodnotu odporů na 10ohmů, čemuž odpovídá zatěžovací proud asi 250mA. K tomu si připočtěte ještě takových 7 rozsvícených diod (70mA) a jsme na nějakých 320mA zatěžovacího proudu. Z toho vyplývá, že samotné měření může probíhat jen několik sekund, jelikož použitý mikrospínač zvládá trvale jen asi 100mA. Rezistor R3 nastavuje proud, který poteče do diod. Jeho hodnota se vypočítá ze vzorce ILED=12.5/R1. Hodnota odporu R4 nastavuje rozkmit měřeného napětí a to podle vzorce Uref=1.25(1+R4/R3). Vypočtené napětí je nutno vyzdvihnout na hodnotu minimálního měřeného napětí a toho se docílí hodnotou odporu R5. Hodnoty součástek se dají poměrně snadno přepočítat na napájecí napětí pětičlánku. Při návrhu ale nezapomínejte, že obvod musíte navrhnout pro polovinu tohoto napětí.

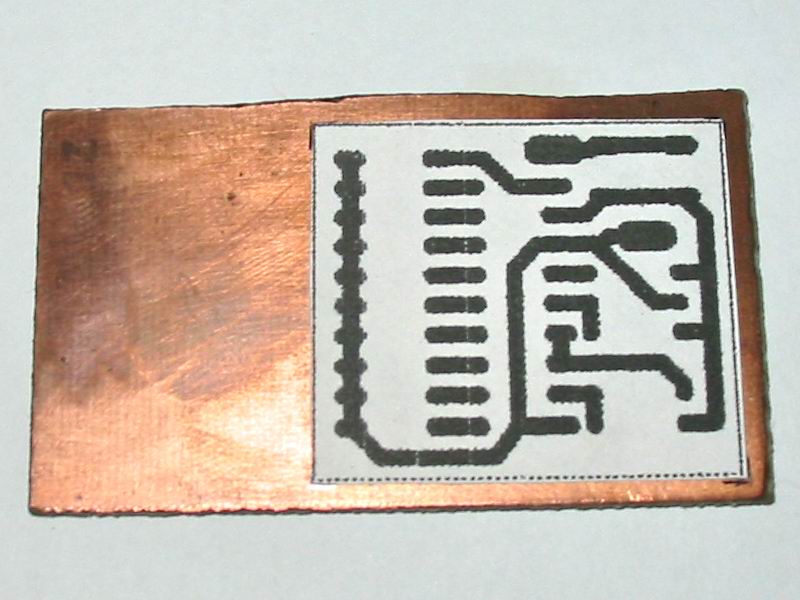

Nyní si pojďme ukázat, jak udělat amatérsky desku plošných spojů. Nebudete k tomu potřebovat téměř nic. Nejprve je potřeba vytisknout vzor plošného spoje z Eaglu. Nezapomeňte, že spodní vodivý obrazec musíte ozrcadlit. Dále si nachystáme jednostrannou DPS, pořádně ji očistíme a vyleštíme. Mně se nejvíce osvědčila taková ta šedá část gumy určená na inkoust. Na DPS přilepíme vytištěný obrazec vodivých cest. Vezmeme důlčík a v místech vrtání pro nožičky součástek si uděláme důlky pro snazší navádění vrtáku. Nedělejte důlky moc hluboké, mohla by se vám pak při konečném letování odfouknout měď z nosného laminátu. Vzor z desky můžeme opatrně sloupnout a můžeme přejít k samotnému vrtání. Já vrtal vrtákem 0.8mm. Vyvrtaným dírám ještě srazíme v ruce hrany větším vrtákem. Poté pomocí lihového popisovače obkreslíme na DPS obraz vodivých spojů. Po pořádné kontrole můžeme přejít k samotnému odleptání zbývající mědi. Pro leptání se využívá vytěsňovacích schopností chloridu železitého. Ten vylijeme do připravené nádoby vhodných rozměrů. Na DPS si shora nalepíme z izolepy jakési držátko pro snazší manipulaci s PDS. Poté položíme DPS stranou mědi na hladinu chloridu železitého. Deska musí opravdu na hladině plavat! Snažte se to udělat tak, aby vám pod deskou nezůstaly případné bubliny, které by zamezily přístupu chloridu železitého k mědi a vznikla by nám tedy pak nevyleptaná místa. Doba leptání je závislá na mnoha faktorech (koncentrace chloridu železitého, teplota atd.). Proces leptání pravidelně kontrolujeme, zabráníme tím i podleptání vodivých cest, pokud by byla deska v chloridu železitém dlouho. Až je nepotřebná měď odleptána, desku očistíme toaletním papírem a umyjeme tekoucí vodou. Zbývající chlorid železitý vrátíme zpět do láhve, jelikož se dá použít pro leptání opakovaně. V žádném případě ho nevyléváme do odpadů!!! Z DPS očistíme lihovku pomocí acetonu a už bychom měli vidět krásný obrazec vodivých cest. Poté ještě jednou desku očistíme pomocí výše zmiňované gumy a odmastíme acetonem. Jelikož měď se poměrně rychle pokrývá měděnkou (oxiduje), je nutné plošný spoj natřít kalafunou rozpuštěnou v trichloru. Výše popsaný způsob ošetření DPS je velice důležitý a velice nám usnadní další etapu - pájení. Pokud tento postup dodržíte, nebudete ani potřebovat agresivní pájecí vodičky, které způsobují korozi. Před samotným pájením ještě jednou celou DPS zkontrolujeme, jestli zde nejsou nežádoucí vodivé cesty. Vyvarujeme se stavu, kdy zařízení nebude fungovat a vy jen horko-těžko budeme hledat závadu. Při pájení se snažíme na nožičky součástek nemakat, zabráníme tak přenosu mastnoty a horšímu pájení součástek. To že se snažíme orientovat součástky nápisem nahoru a čitelné zespodu a zprava je snad samozřejmostí. Já celou DPS pájel pomocí mikropájky, ale myslím si, že jste schopni ji zapájet i klasickou trafopájkou. Při pájení rozhodně používáme kalafunu, která nám výrazně zlepšuje smáčenlivost cínu. Pájecí body se nebojte pořádně prohřát, aby vám nevznikly studené spoje. Pájíme krátce, aby se nám neodfoukla měď od nosného laminátu. Pokud jste dodrželi výše zmiňovaný postup ošetření DPS, při pájení by se neměl vyskytnout problém. Po skončení pájení ještě jednou celý DPS zkontrolujeme a pokud nenarazíme na žádnou závadu, můžeme si náš výrobek odzkoušet v praxi.
Zapojení obvodu je velice lehké, takže by nám měl indikátor fungovat napoprvé. Pokud nám indikátor funguje, můžeme jej ještě jako celek smrsknout do smrskávací folie. Tu uřízneme s přesahem, indikátor do ní nasuneme a fólii smrskneme. Přesahy folie odstřiháme štípačkami. Poté si ještě nachystáme dutou trubičku s vnitřním průměrem stejným s tlačítkem mikrospínače a ve folii vypálíme okénko na tlačítko mikrospínače. Výše zmiňovaný indikátor by se dal dále zmenšovat až do provedení SMD, avšak toto provedení by se dělalo doma na koleně asi poměrně složitě, aspoň co se týče výroby DPS. Snad vám tento indikátor bude dlouho sloužit :o)
Schéma zapojení
Vzor desky plošných spojů
Vyleptaná deska plošných spojů
Výsledek vašeho snažení
Zdeněk Kincl | 15.11.2006
